山東邁躍醫療一體機常見問題及解決辦法圖解

2021-01-23 | 山東邁躍醫療科技有限公司 | 點擊數:4451

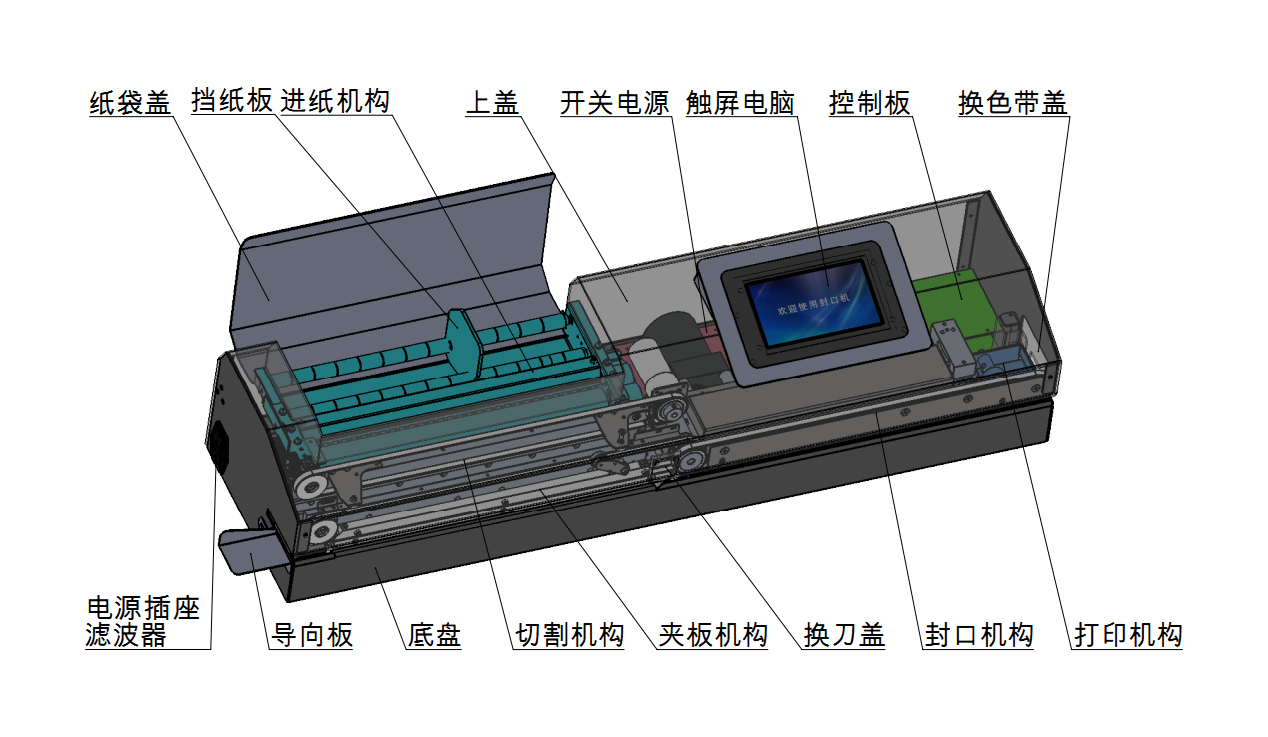

切封打印一體機結構示意圖


一、紙卷塞紙后退不出紙，

紙卷塞在入口處，退紙時順著輥子帶到后邊。需打開蓋板，清理阻塞的紙卷。

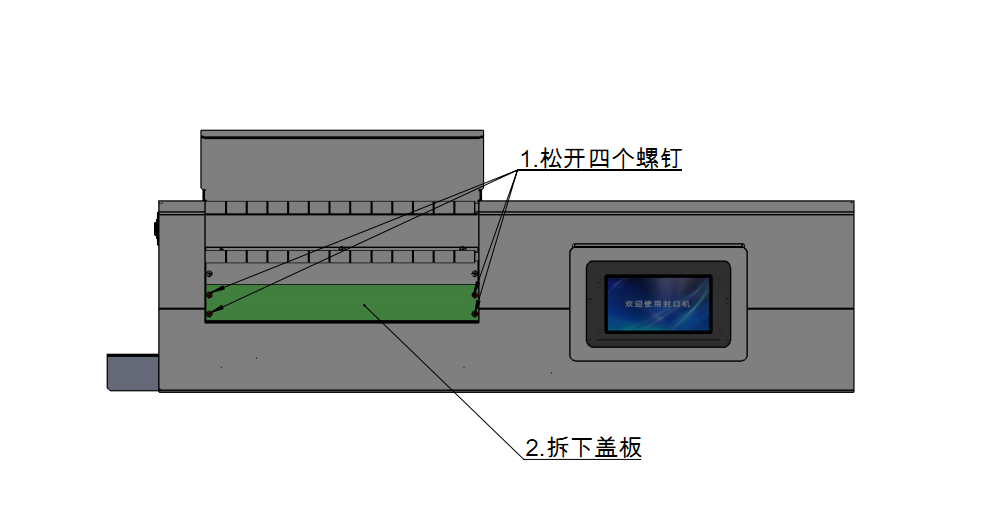

松開蓋板兩側的四個螺釘就可以拿下蓋板，看到阻塞的紙卷，清理完畢后蓋上蓋板，蓋板的槽孔可以前后移動調整入口間隙，以能順暢進退紙為宜，緊固螺釘。


二、紙卷在托紙軸上移動

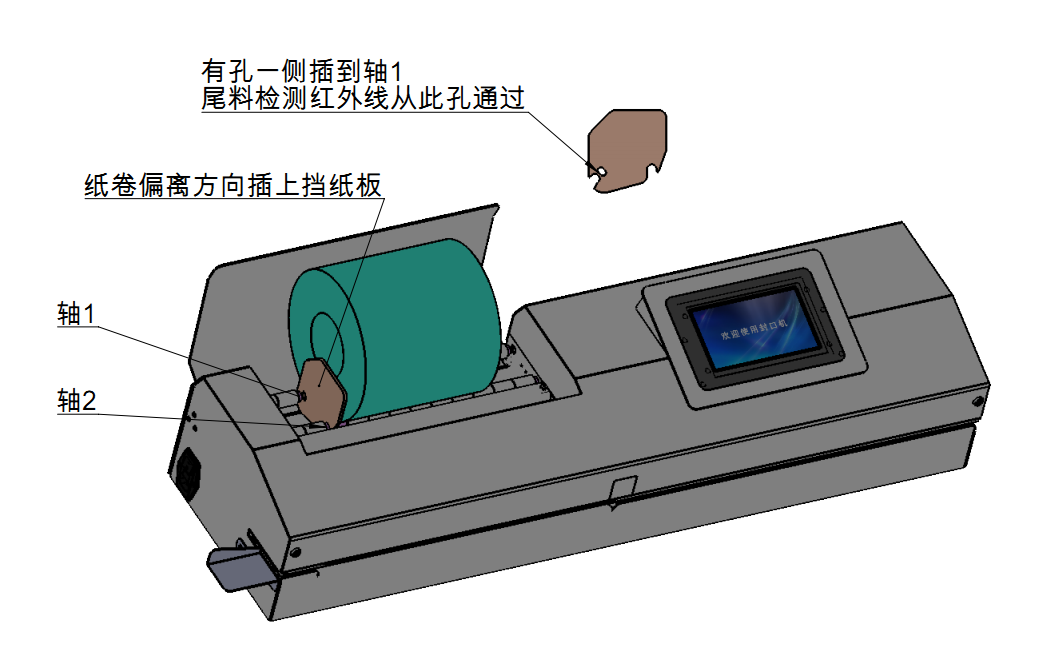

紙卷在轉動過程中，向一側發生偏移，有可能會使紙卷離開光電感應位置引起缺料報警或紙卷發生褶皺引起阻塞報警。可以在偏移一側插入擋紙板輔助。在插入擋紙板的一側，撥開軸1和軸2的轉套，擋紙板有孔一側卡口插到軸1上，繞軸1旋轉另一側卡口卡到軸2上，距離離紙卷5mm左右。


三、紙卷切割長度比設置值短，長度不一致。

輥子壓力小，紙卷打滑。需調緊輥子壓力。用窄紙卷分別在左右兩側進紙后往外抽，試出左右兩端輥子壓力松緊，確定需要調節左端或是右端還是左右兩端同時調整。（輥子壓住紙卷，向后抽時以剛好抽不動為宜）

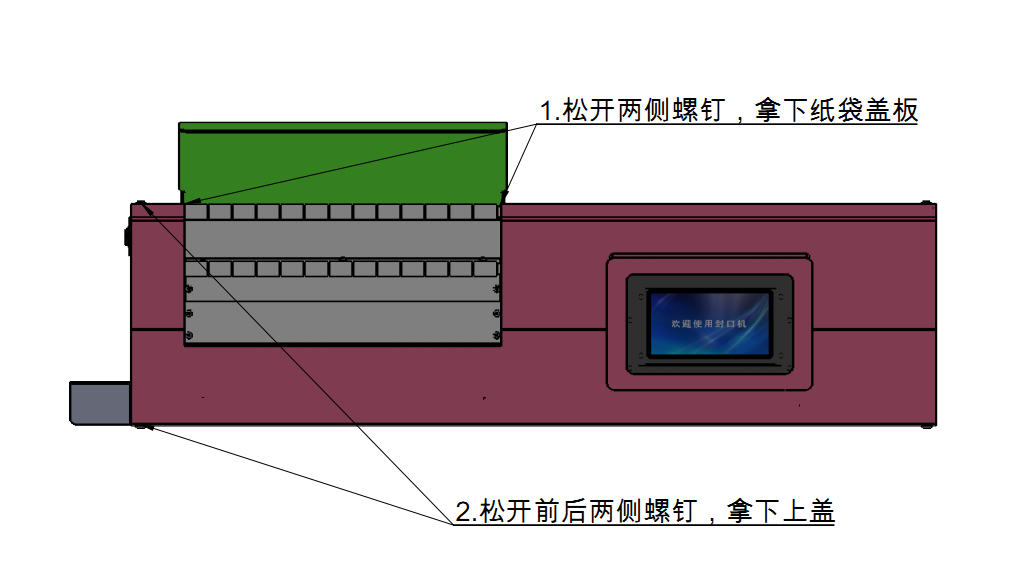

打開設備外殼:先斷電，然后松開紙袋蓋板兩側螺釘，拿下紙袋蓋板，再卸去上蓋前側和后側的固定螺釘，拆下上蓋。


調節輥子左邊壓力：先左旋螺母松開鎖緊螺母，螺釘右旋是下壓輥子，加大壓力，調好后右旋螺母鎖緊。



調節輥子右邊壓力：調節輥子右邊壓力需先拆下蓋板和調節螺釘旁邊的支撐板。

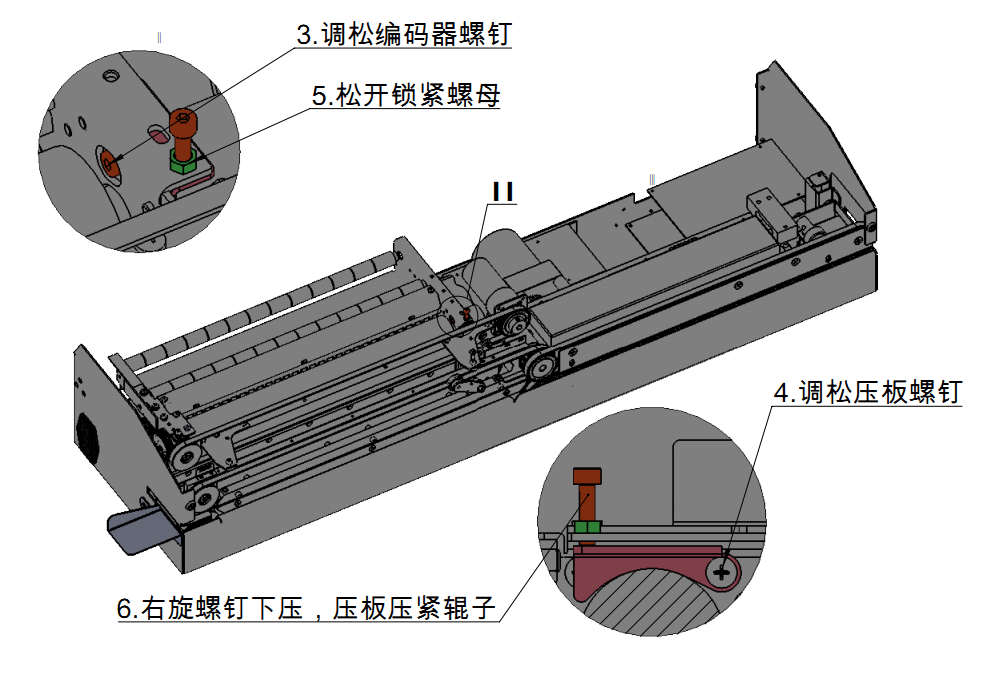

調松支架內側固定編碼器的兩個螺釘，再調松支架外側壓板螺釘，然后可以按調整輥子左邊壓力的方式對右邊的調節螺釘和鎖緊螺母進行操作。


四、切換到封口模式時，下夾板不抬起，進紙電機一直轉。

切換到封口模式時進紙驅動會自動把紙卷退到安全位置，也就是輥后光電之后，如果有紙片塞在設備里正好在輥后光電下面，會引起進紙驅動一直做退紙動作。

查看光電狀態：點擊主界面左上角，彈出的密碼框內輸入“se”,點“OK”會彈出光電狀態的界面。查看輥后光電左中右三個框，如果哪個框內有 “√”，那個對應光電位置有紙片。
